lilishop产品文档

流量统计架构

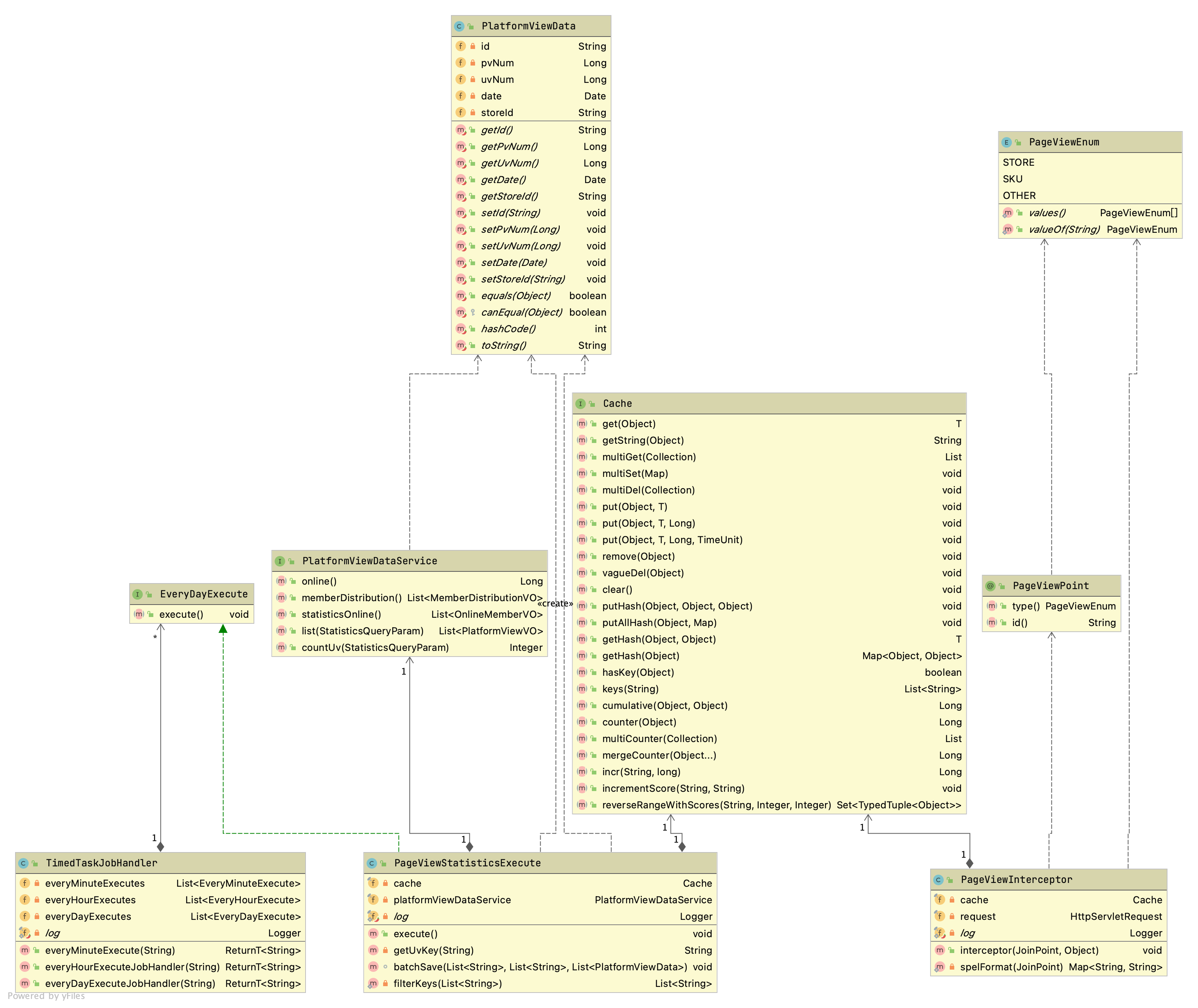

类关系图

class

说明

PageViewEnum 流量统计枚举，统计商品sku流量、店铺流量、其他流量

PageViewPoint 流量统计切点，注入到业务代码中，如商品服务中

java

// 获取商品详情API
 		@ApiOperation(value = "通过id获取商品信息")
    @ApiImplicitParams({
            @ApiImplicitParam(name = "goodsId", value = "商品ID", required = true, paramType = "path"),
            @ApiImplicitParam(name = "skuId", value = "skuId", required = true, paramType = "path"),
            @ApiImplicitParam(name = "distributionId", value = "分销商ID", dataType = "String", paramType = "query")
    })
    @GetMapping(value = "/sku/{goodsId}/{skuId}")
    @PageViewPoint(type = PageViewEnum.SKU, id = "#id")
    public ResultMessage<Map<String, Object>> getSku(@NotNull(message = "商品ID不能为空") @PathVariable("goodsId") String goodsId,
                                                     @NotNull(message = "SKU ID不能为空") @PathVariable("skuId") String skuId,
                                                     String distributionId) {

        Map<String, Object> map = goodsSkuService.getGoodsSkuDetail(goodsId, skuId);

        //判断如果传递分销员则进行记录
        if (CharSequenceUtil.isNotEmpty(distributionId)) {
            distributionService.bindingDistribution(distributionId);
        }

        return ResultUtil.data(map);
    }

PageViewInterceptor 流量切入业务，对请求进行处理，记录商品流量/店铺流量
TimedTaskJobHandler xxljob 分布式任务调度中心，负责每日任务调度，进行昨日流量汇总
EveryDayExecute 每日任务接口，流量统计属于每日任务
PageViewStatisticsExecute 流量统计执行，即流量业务汇总具体业务类
Cache 高性能流量记录方法，后续会有具体说明及其示例、含义
PlatformViewData 流量持久化对象，包含店铺id、pv、uv、日期等关键字段

流程图

交互图

说明

用户请求店铺信息、商品信息等需要流量统计的业务
切点被aop拦截执行
redis高性能计数器和高性能去重统计，分别记录PV和UV
每日任务调度中心调用流量统计每日任务
redis中模糊获取待入库的流量信息
由于任务是第二天执行，第二天可能还有产生流量数据，所以需要过滤不需要统计的信息
数据批量持久化到数据库
清除缓存中的流量信息

架构描述

在这块代码中，主要用到了redis的计数器，以及redis的HyperLogLog，这两个工具类用的好，可以大大提升服务器性能，具体优势我已经加入超链接，可以点过去看一下，如果发现文章描述的不清楚，可以去百度，google 或者论坛，看看别人的使用方法以及对该功能的描述。

计数器用于PV统计，HyperLogLog用于UV统计，同时记录店铺UV、PV和平台的UV、PV。目前没有拆分到商品流量统计级别，如果需要这样处理，那么这块代码需要翻一倍，在代码测试中测试，单节点2000次循环，执行时间不到1秒，但是实际应用场景，商品流量的统计准备放在后边继续实现。示例代码中，通过缓存有规律的key来处理流量的累积。

java

            //平台PV 统计48小时过期 留下一定时间予以统计累计数据库
            cache.incr(CachePrefix.PV.getPrefix() + StatisticsSuffix.suffix(), 60 * 60 * 48);

            //平台UV统计
            cache.cumulative(CachePrefix.UV.getPrefix() + StatisticsSuffix.suffix(), ip);

            //店铺PV 统计48小时过期 留下一定时间予以统计累计数据库
            cache.incr(CachePrefix.STORE_PV.getPrefix() + StatisticsSuffix.suffix(storeId), 60 * 60 * 48);

            //店铺UV 统计，则需要对id去重复，所以如下处理
            cache.cumulative(CachePrefix.STORE_UV.getPrefix() + StatisticsSuffix.suffix(storeId), ip);

流量结果处理，位于每日流量统计的代码的地方。通过模糊匹配key值的规则，得到系统中需要处理的数据，在key的获取中，我们看到一个filterKeys的方法。这个方法主要负责过滤今天的数据，即流量统计数据生成只生成昨天即以前的数据，另外在上一段代码中我们可以看到有效时间是48小时，也就是说，如果服务器连续down机3天，那么流量就会空缺，上一段代码的缓存有效时间可以适当加长。

java

				//1、缓存keys 模糊匹配
        //2、过滤今日的数据，即今天只能统计今日以前的数据
        //  4对key value 分别代表平台PV、平台UV、店铺PV、店铺UV
        List<String> pvKeys = filterKeys(cache.keys(CachePrefix.PV.getPrefix() + "*"));
        List<Integer> pvValues = cache.multiGet(pvKeys);

        List<String> storePVKeys = filterKeys(cache.keys(CachePrefix.STORE_PV.getPrefix() + "*"));
        List<Integer> storePvValues = cache.multiGet(storePVKeys);

流量结果处理后，批量保存数据库数据成功后，则会删除对应的缓存key，那么下次统计就不会在此统计这一天的数据了。流量统计到此结束。

java

    /**
     * 批量保存数据&&清除保存数据的缓存
     *
     * @param pvKeys           PV key
     * @param uvKeys           UV key
     * @param platformViewData DOS
     */
    @Transactional(rollbackFor = Exception.class)
    void batchSave(List<String> pvKeys, List<String> uvKeys, List<PlatformViewData> platformViewData) {
        log.debug("批量保存流量数据，共计【{}】条", platformViewData.size());
        platformViewDataService.saveBatch(platformViewData);
        //批量删除缓存key
        cache.multiDel(pvKeys);
        cache.multiDel(uvKeys);
        log.debug("流量数据保存完成");
    }
